cứu too với ................

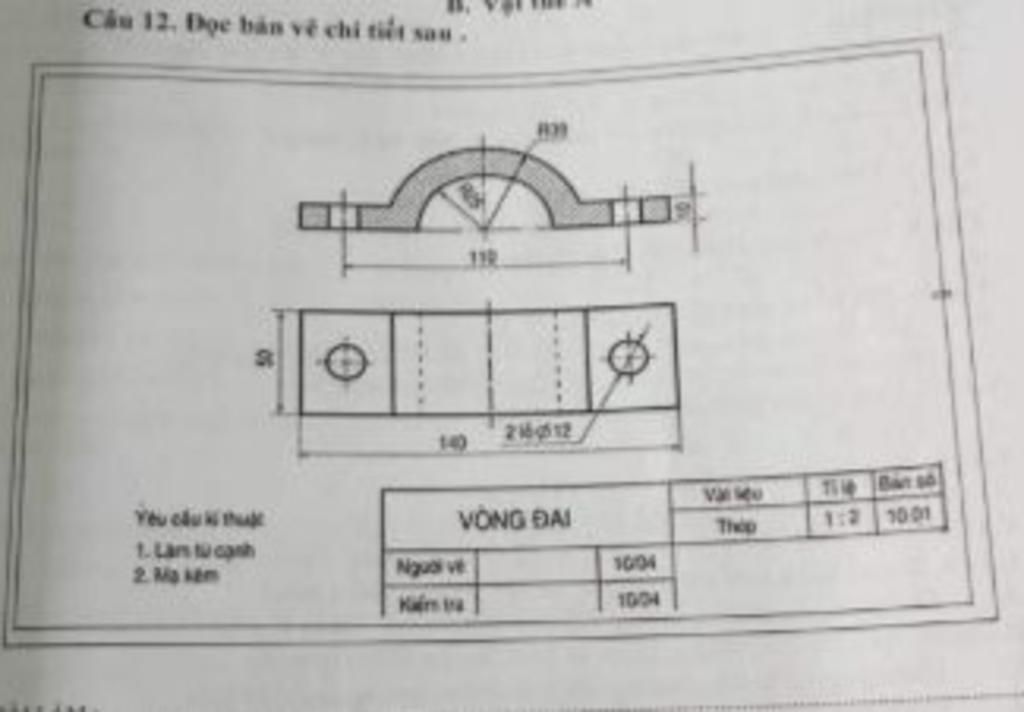

Trình tự đọc bản vẽ chi tiết sau:

- Bước 1: Khung tên:

+ Tên gọi chi tiết: Vòng đai

+ Vật liệu chế tạo: Thép

+ Tỉ lệ bản vẽ: 1:2

+ Đơn vị thiết kế: Không có

- Bước 2: Hình biểu diễn: Tên gọi các hình chiếu: Hình chiếu đứng, hình chiều bằng

- Bước 3: Kích thước:

+ Kích thước chung của chi tiết: Chiều dài của vòng đai là 140, bề dày của vòng đai là: 10

+ Kích thước các phần của chi tiết: Chiều rộng của vòng đai là 50

- Bước 4: Yêu cầu kĩ thuật: Yêu càu về gia công, xử lí bề mặt: Làm tù cạnh, mạ kẽm

(Phần kích thước do số liệu mờ quá nên mình không nhìn rõ, có gì sai mong bạn thông cảm.)

*Chúc bạn học tốt
