Câu 1. Làm thế nào để phân biệt tranzito PNP và NPN? Hãy vẽ kí hiệu của hai loại tranzito đó. Câu 2. Nêu sự giống và khác nhau khi sử dụng điôt tiếp mặt và tirixto. Câu 3. Từ mạch nguồn chỉnh lưu có tụ lọc đang lấy ra điện một chiều dương (+), nếu muốn đổi lại để lấy ra điện một chiều âm (-) thì phải làm thế nào? Câu 4. Cần thay đổi trị số của linh kiện nào để thay đổi hệ số khuếch đại của mạch khuếch đại thuật toán? Câu 5. Thay đổi trị số linh kiện nào để thay đổi tần số nhấp nháy của đèn LED trong mạch tạo xung đa hài đối xứng? Câu 6. Hãy nêu nguyên lí chung của mạch điều khiển tín hiệu và mạch bảo vệ điện áp thấp.

Câu 1: Làm thế nào để phân biệt tranzito PNP và NPN? Hãy vẽ kí hiệu của hai loại tranzito đó.

Giải:

* Ta có thể phân biệt tranzito PNP và NPN dựa vào chiều mũi tên chỉ chiều dòng điện trên tranzito:

   - Từ cực E sang cực C là tranzito PNP.

   - Từ cực C sang cực E là tranzito NPN.

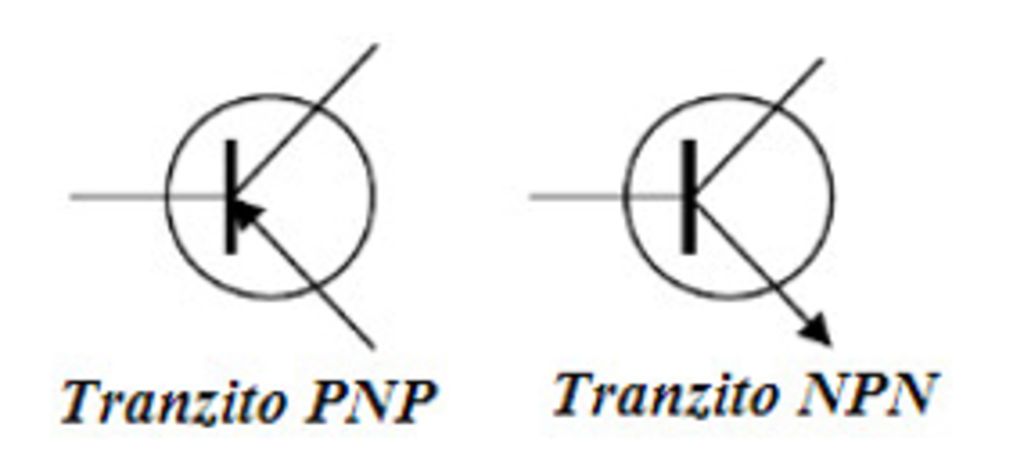

   * Kí hiệu: (Hình ảnh của hai loại tranzito)
______________________________________________________________________________________________________

Câu 2: Nêu sự giống và khác nhau khi sử dụng điôt tiếp mặt và tirixto.

Giải:

  - Giống: đều được sử dụng để chỉnh lưu dòng điện xoay chiều.

   - Khác: tirixto chỉnh lưu dòng điện có điều khiển còn điôt tiếp mặt thì không.

______________________________________________________________________________________________________

Câu 3: Từ mạch nguồn chỉnh lưu có tụ lọc đang lấy ra điện một chiều dương (+), nếu muốn đổi lại để lấy ra điện một chiều âm (-) thì phải làm thế nào?

Giải:

Muốn lấy ra điện áp một chiều âm, ta đổi chiều các điot lại, tức là đảo ngược dấu tất cả các điot, chiều dòng điện sẽ ngược từ dưới lên.

______________________________________________________________________________________________________

Câu 4: Cần thay đổi trị số của linh kiện nào để thay đổi hệ số khuếch đại của mạch khuếch đại thuật toán?

Giải:

 Ta cần thay đổi một trong hai trị số của R_ht và R₁ để thay đổi hệ số khuyếch đại.

______________________________________________________________________________________________________

Câu 5: Thay đổi trị số linh kiện nào để thay đổi tần số nhấp nháy của đèn LED trong mạch tạo xung đa hài đối xứng?

Giải:

Để thay đổi tần số nhấp nháy của đèn LED trong mạch tạo xung đa hài đối xứng, ta có thể thay đổi một trong hai giá trị C1 hoặc C2

______________________________________________________________________________________________________

Câu 6: Hãy nêu nguyên lí chung của mạch điều khiển tín hiệu và mạch bảo vệ điện áp thấp.

Giải:

Khi thiết kế, chế tạo mạch điều khiển tín hiệu đơn giản thường có nguyên lí sau:

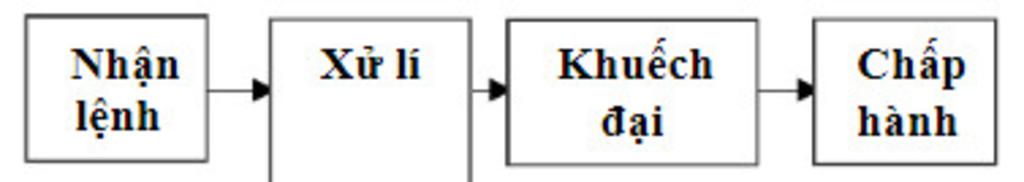

(HÌNH ẢNH CÓ NHA)

– Sau khi nhận lệnh báo hiệu từ một cảm biến, mạch điều khiển xử lý tín hiệu đã nhận, điều chế tín hiệu theo một nguyên tắc nào đó, rồi khuyếch đại đến một công suất cần thiết và đưa tới khối chấp hành. Khối chấp hành sẽ phát lệnh báo hiệu bằng chuông , đèn… hoặc cắt điện khi điện áp gia đình vượt quá ngưỡng nguy hiểm trong mạch bbảo vệ điện áp thấp.
