Một số tiêu chuẩn của bản vẽ kĩ thuật: + Các khổ giấy của bản vẽ kĩ thuật + Tỉ lệ bản vẽ + Các nét vẽ trong bản vẽ + Cách ghi kích thước

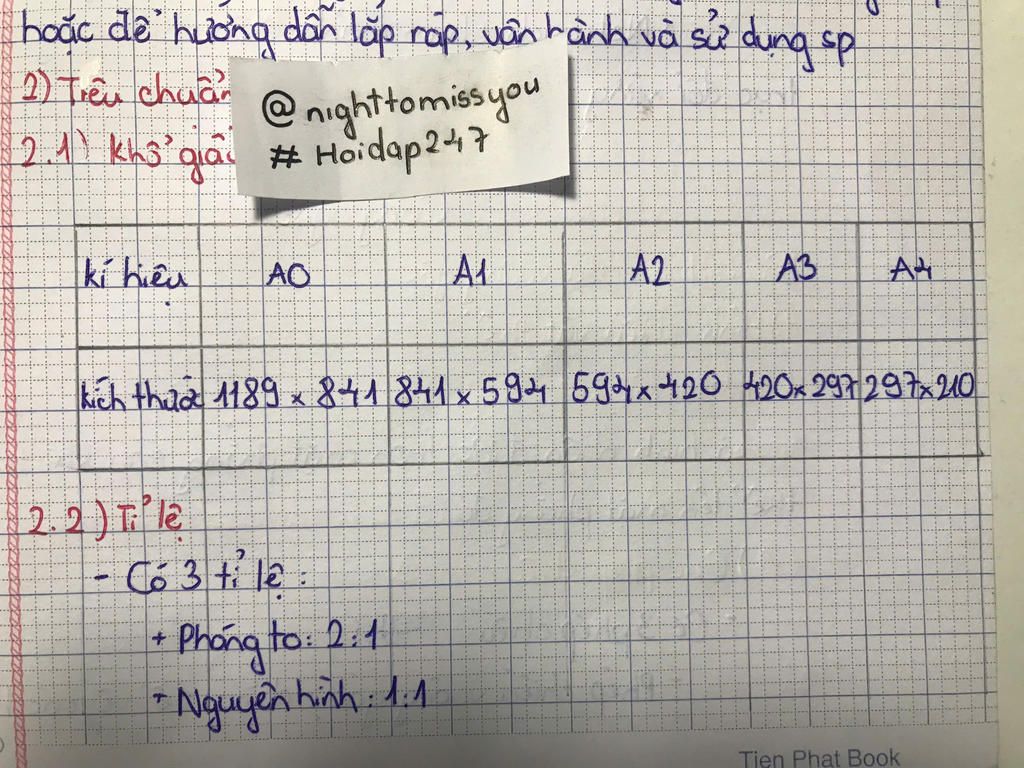

Các khổ giấy của bản vẽ kỹ thuật

• Theo tiêu chuẩn ISO 216 và TCVN 7285, các khổ giấy kỹ thuật phổ biến gồm:
  • A0: 841 × 1189 mm
  • A1: 594 × 841 mm
  • A2: 420 × 594 mm
  • A3: 297 × 420 mm
  • A4: 210 × 297 mm
• Khổ giấy lớn có thể được gấp lại theo quy chuẩn để phù hợp với hồ sơ lưu trữ.

Tỉ lệ bản vẽ

• Tỉ lệ bản vẽ là tỷ số giữa kích thước trên bản vẽ và kích thước thực tế của vật thể.
• Có ba loại tỉ lệ chính:
  • Tỉ lệ thu nhỏ (<1:1) – Ví dụ: 1:2, 1:5, 1:10
  • Tỉ lệ nguyên dạng (1:1) – Kích thước trên bản vẽ bằng kích thước thực tế
  • Tỉ lệ phóng to (>1:1) – Ví dụ: 2:1, 5:1, 10:1

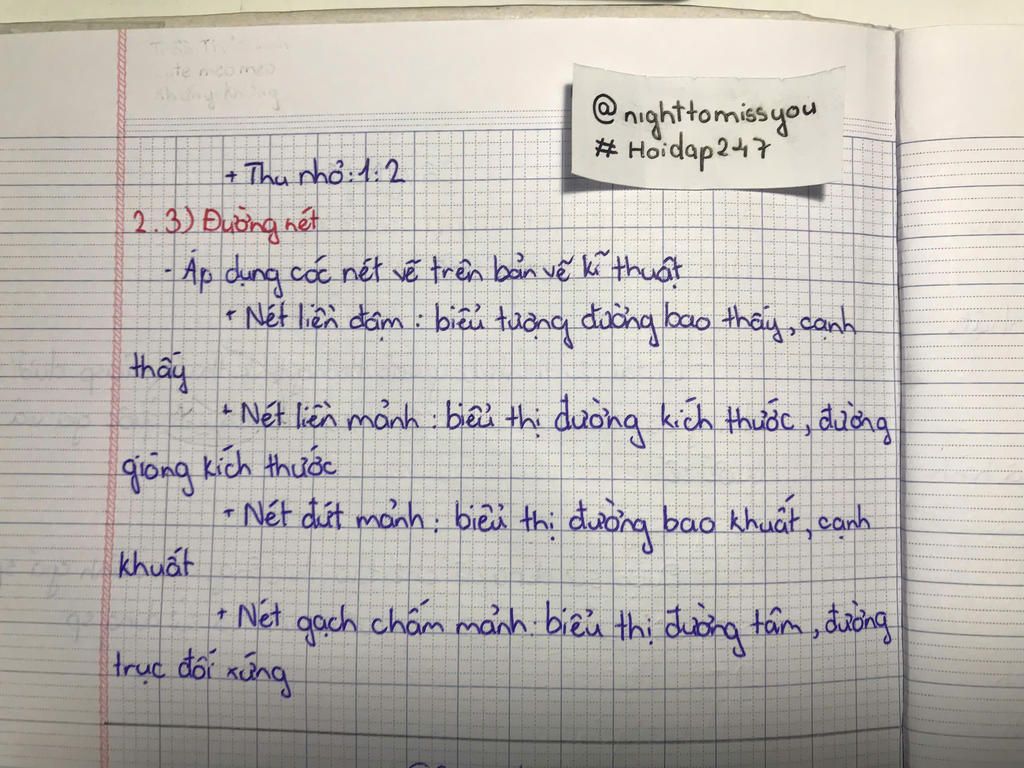

Các nét vẽ trong bản vẽ

• Các nét vẽ có quy chuẩn rõ ràng, ví dụ:
  • Nét liền đậm: Biểu diễn đường bao, cạnh thấy được của vật thể
  • Nét liền mảnh: Đường kích thước, đường gióng, đường gạch gạch vật liệu
  • Nét đứt: Biểu diễn cạnh khuất
  • Nét chấm gạch: Biểu diễn trục đối xứng, đường tâm

Cách ghi kích thước

• Ghi kích thước theo đúng tiêu chuẩn để đảm bảo đọc hiểu dễ dàng.
• Các thành phần của kích thước gồm:
  • Đường kích thước (nét liền mảnh, có mũi tên ở hai đầu)
  • Số kích thước (ghi rõ ràng, đơn vị mm nếu không ghi đơn vị khác)
  • Đường gióng (nối từ vật thể đến đường kích thước, không cắt đường nét chính)
