Hãy nêu cấu tạo, nguyên lí làm việc của cơ cấu biến đổi chuyển động quay thành chuyển động tịnh tiến.(Vẽ hình) giúp em với em đang cần gấp

a，Cấu tạo:

-Gồm các bộ phận chính

+Tay quay

+Thanh truyền

+Con trượt

+Giá đỡ

-Con trượt ѵà giá đỡ được nối ghép với nhau bằng khớp tịnh tiến， các chi tiết còn lại được nối ghép với nhau bằng khớp quay

b．Nguyên lí Ɩàm việc

+Tay quay: Chuyển động quay

+Con trượt: Chuyển động tịnh tiến

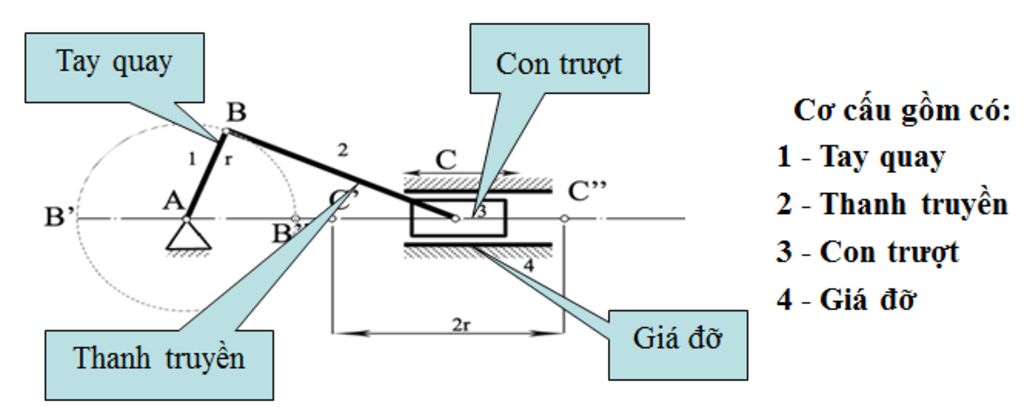

-Khi tay quay 1 quay quanh trục A， đầu B c̠ủa̠ thanh truyền 2 chuyển động tròn Ɩàm con trượt 3 chuyển động tịnh tiến qua lại trên giá đỡ 4 ．Nhờ đó chuyển động quay c̠ủa̠ tay quay biến thành chuyển động tịnh tiến qua lại c̠ủa̠ con trượt.

-Khi tay quay 1 ѵà thanh truyền 2 cùng nằm trên một đường thẳng thì con trượt 3 đổi hướng chuyển động

• Gồm các bộ phận chính

  • Tay quay

  • Thanh truyền

  • Con trượt

  • Giá đỡ

• Con trượt ѵà giá đỡ được nối ghép với nhau bằng khớp tịnh tiến， các chi tiết còn lại được nối ghép với nhau bằng khớp quay

b．Nguyên lí Ɩàm việc

• Tay quay: Chuyển động quay

• Con trượt: Chuyển động tịnh tiến

• Khi tay quay 1 quay quanh trục A， đầu B c̠ủa̠ thanh truyền 2 chuyển động tròn Ɩàm con trượt 3 chuyển động tịnh tiến qua lại trên giá đỡ 4 ．Nhờ đó chuyển động quay c̠ủa̠ tay quay biến thành chuyển động tịnh tiến qua lại c̠ủa̠ con trượt.

• Khi tay quay 1 ѵà thanh truyền 2 cùng nằm trên một đường thẳng thì con trượt 3 đổi hướng chuyển động
