1.nêu trình tự đọc và nội dung cần hiểu của bản vẽ chi tiết 2. nêu ND cần đọc và bản vẽ lát 3.nêu ND cần đọc và bản vẽ nhà 4.các kí hiệu của bản vẽ nhà 5.thế nào là hình chiếu,mặt phẳng chiếu,các hướng chiếu và cách nhận dạng 6.nêu đặc điểm của các khối đa diệm , khối tròn xoay

Câu 1 :

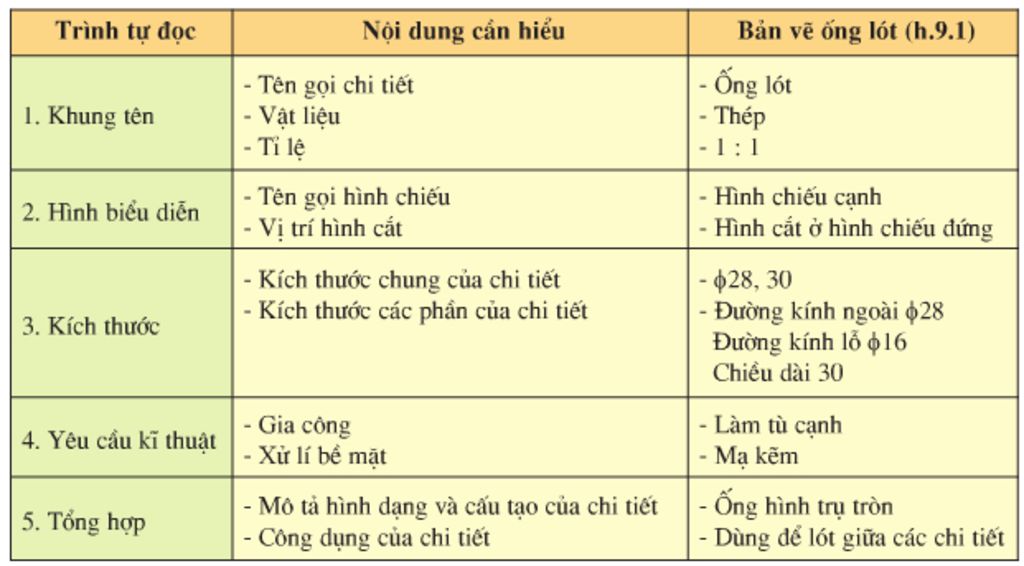

Nội dung của bản vẽ chi tiết xem trên hình vẽ

Trình tự đọc bản vẽ chi tiết như sau:

1. Khung tên.

Tên gọi chi tiết:
Vật liệu:
Tỉ lệ:
2. Hình biểu diễn.
- Tên gọi hình chiếu:
- Vị trí hình cắt:

3. Kích thước.
- Kích thước chung của chi tiết:
- Kích thước các phần của chi tiết:

4. Yêu cầu kĩ thuật.
- Gia công:
- Xử lí bề mặt:

5. Tổng hợp.
+ Mô tả hình dạng và cấu tạo của chi tiết:
+ Công dụng của chi tiết:

Câu 2 :

 - Có 4 nội dung:

      + Hình biểu diễn: Gồm hình chiếu và hình cắt diễn tả hình dạng, kết cấu và vị trí các chi tiết máy của bộ vòng đai.

      + Kích thước: Gồm kích thước chung của sản phẩm, kích thước lắp của các chi tiết.

      + Bảng kê: Gồm số thứ tự, tên gọi chi tiết, số lượng,vật liệu…

      + Khung tên: Tên sản phẩm, tỷ lệ, kí hiệu bản vẽ, cơ sở thiết kế…

Câu 3 :

 - Nội dung của bản vẽ nhà :

  + Mặt bằng: là hình cắt mặt bằng của ngôi nhà, nhằm diễn tả vị trí, kích thước, các tường, vách, cửa đi, cửa sổ, các thiết bị, đồ đạc . . . Mặt bằng là hình biểu diễn quan trọng nhất của bản vẽ nhà.

 + Mặt đứng: là hình chiếu vuông góc với các mặt ngoài của ngôi nhà lên mặt phẳng chiếu đứng hoặc mặt phẳng chiếu cạnh, nhằm biểu diễn hình dạng bên ngoài gồm có mặt chính, mặt bên.

 + Mặt cắt: là hình cắt có mặt phẳng cắt song song với mặt phẳng chiếu đứng hoặc mặt phẳng chiếu cạnh, nằm biểu diễn các bộ phận và kích thước của ngôi nhà theo chiều cao.

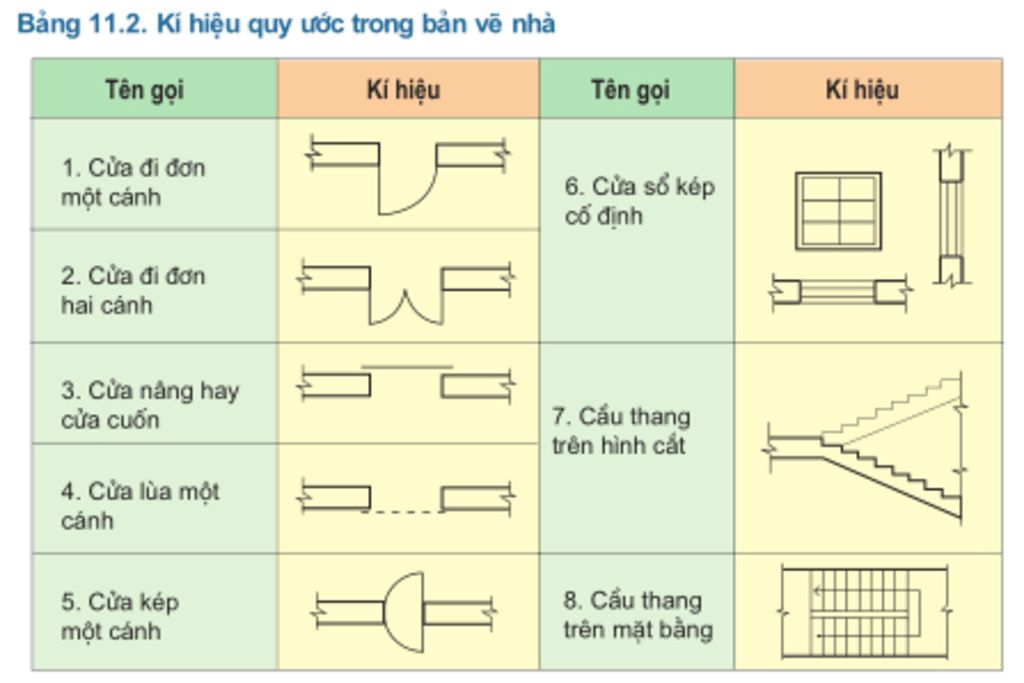

Câu 4 :

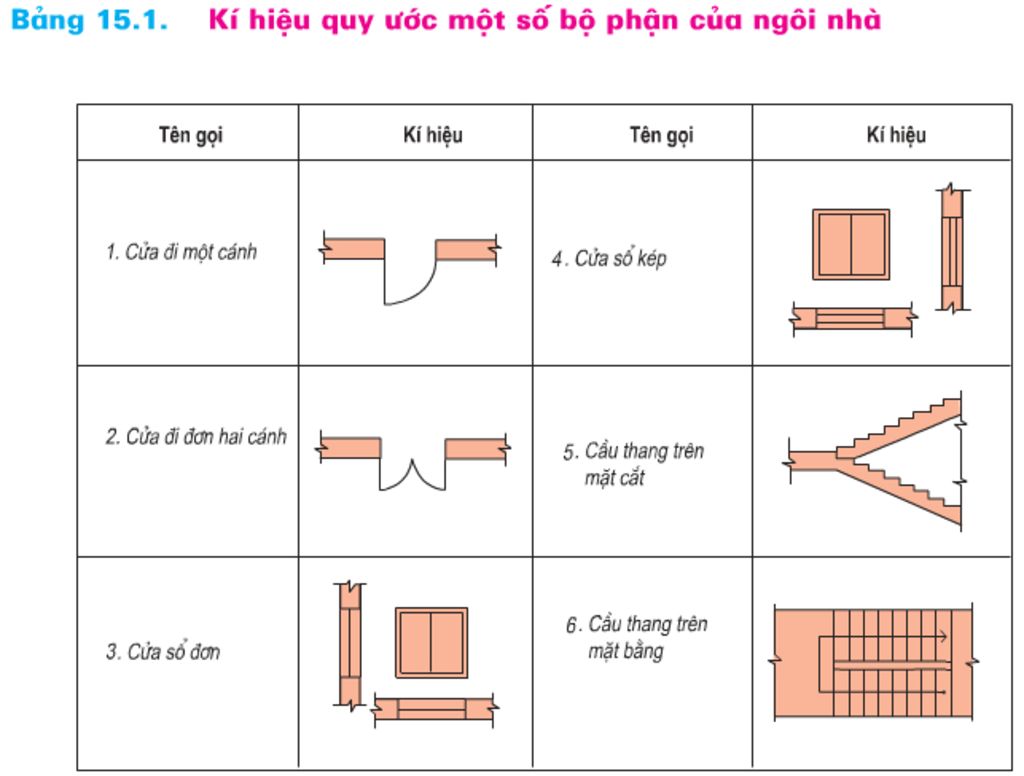

            Hình 1

Câu 5 :

    - Hình chiếu của vật thể bao gồm tập hợp các điểm chiếu của vật thể trên mặt phẳng chiếu.

   - Mặt phẳng chiếu là mặt phẳng chứa hình chiếu của vật thể.

  - Các dạng hình chiếu gồm:

  + Hình chiếu đứng: Hướng chiếu nhìn từ trước tới.

  + Hình chiếu bằng: Hướng chiếu nhìn từ trên xuống.

  + Hình chiếu cạnh: Hướng chiếu nhìn từ trái sang.

Câu 6 :

  - Khối đa diện được bao bởi các hình đa giác phẳng.

  - Khối tròn xoay được tạo thành khi quay 1 hình phẳng quanh 1 đường cố định (trục quay) của hình.
