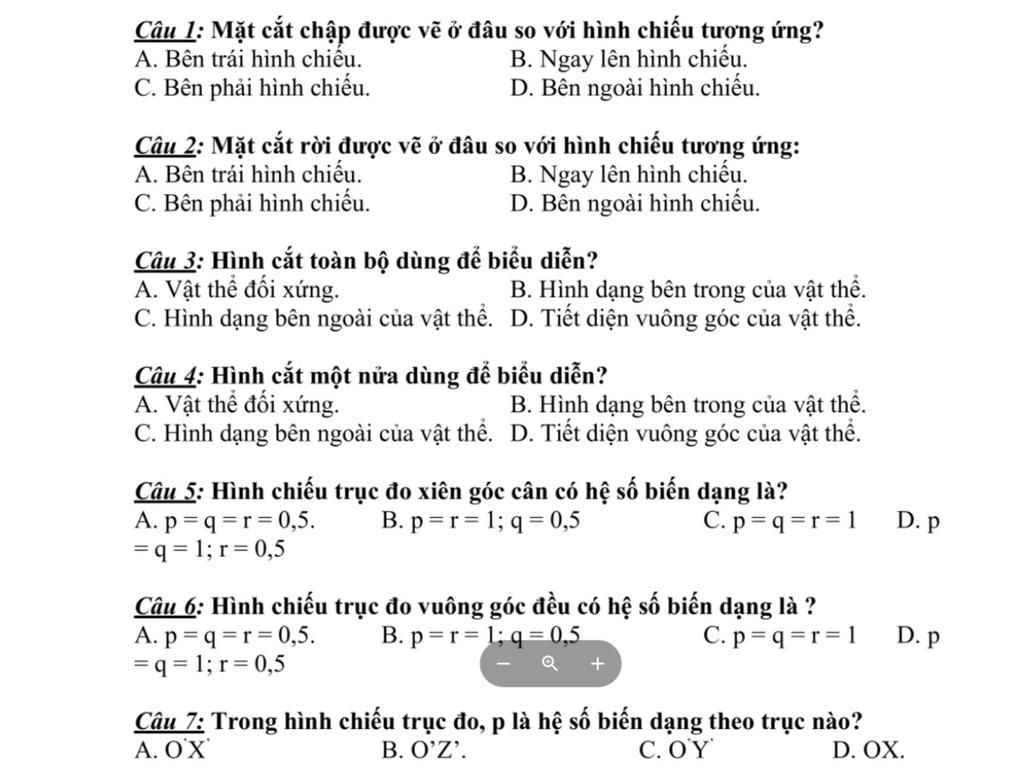

giúp em 4 câu này nha mng ơi

Câu 1: B

(Lí thuyết: Mặt cắt chập được vẽ ngay lên hình chiếu tương ứng, đường bao được vẽ bằng nét liền mảnh)

Câu 2: D

(Lí thuyết: Mặt cắt rời được vẽ ở ngoài hình chiếu, đường bao được vẽ bằng nét liền đậm)

Câu 3: B

(Lí thuyết: Hình cắt toàn bộ là hình cắt sử dụng 1 mặt phẳng cắt và dùng để biểu diễn hình dạng bên trong vật thể)

Câu 4: A

(Lí thuyết: Hình cắt 1 nửa dùng để biểu diễn vật thể đối xứng, khi vẽ cần bỏ các nét đứt ở phần hình chiếu khi chúng đã được thể hiện trên hình cắt)

Câu 5: B

(Hình chiếu trục đo xiên góc cân có hệ số biến dạng là p=r=1, q=0,5

Hình chiếu trục đo vuông góc đều có hệ số biến dạng là p=q=r=1)

Câu 6: C

(Hình chiếu trục đo xiên góc cân có hệ số biến dạng là p=r=1, q=0,5

Hình chiếu trục đo vuông góc đều có hệ số biến dạng là p=q=r=1)

Câu 7: A

(p là hệ số biến dạng theo O'X'

q là hệ số biến dạng theo O'Y'

r là hệ số biến dạng theo O'Z')
