Vẽ sơ đồ khối thể hiện nguyên lý làm việc của hệ thống làm mát tuần hoàn cưỡng bức, Em hãy vẽ rõ đường đi của nước làm mát trong các trường hợp làm việc của hệ thống làm mát? Yêu cầu chú thích rõ các trường hợp trên.

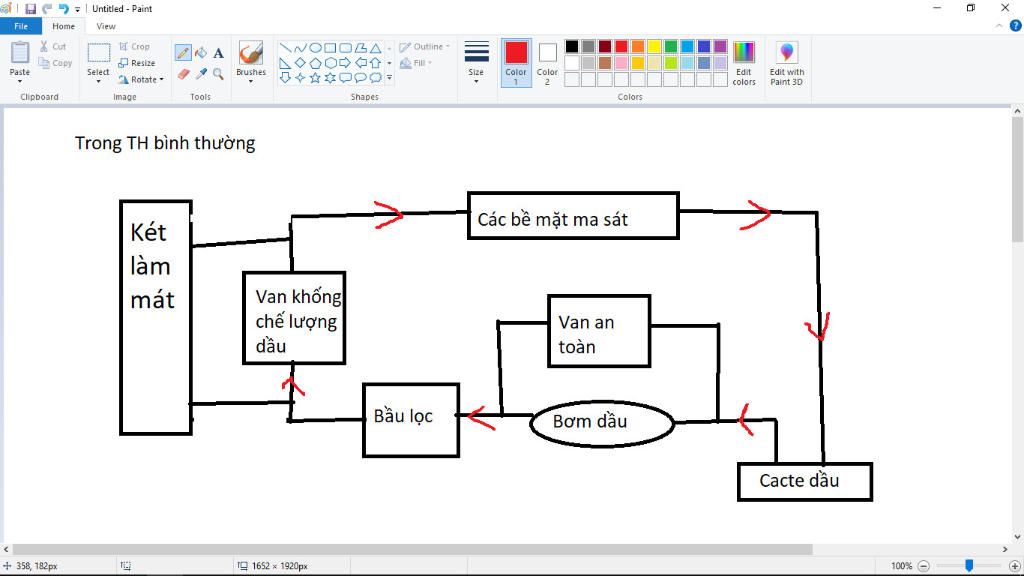

- TH làm việc bình thường: Dầu được bơm hút từ cacte và được lọc sạch ở bầu lọc, qua van khống chế lượng dầu tới đường dầu chính và đến bôi trơn các bề mặt ma sát của động cơ rồi trở về cacte

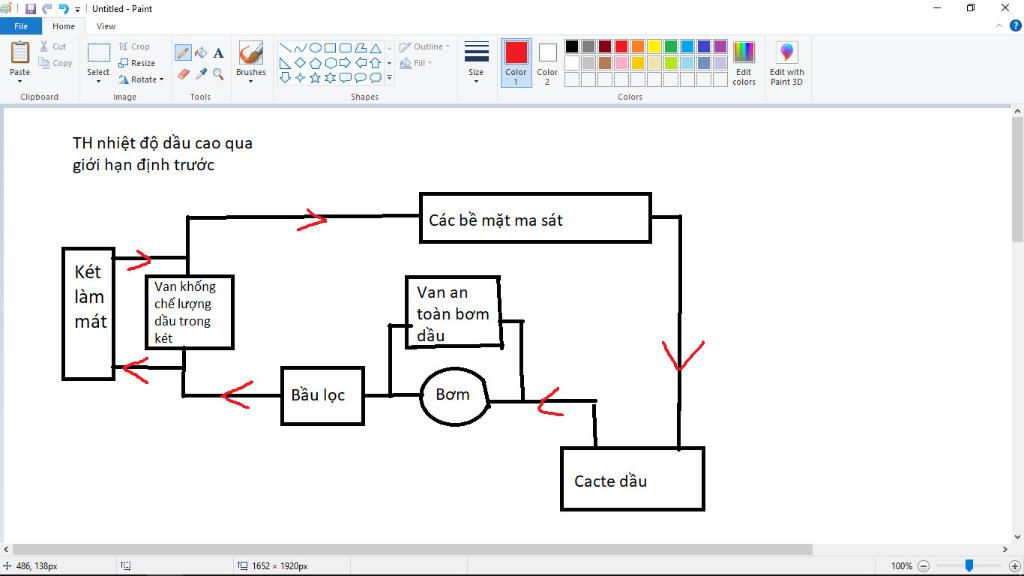

- TH nhiệt độ dầu cao quá giới hạn định trước, van khống chế lượng dầu qua két đóng lại, dầu đi qua két làm mát, được làm mắt trước khi chảy vào đường dầu chính

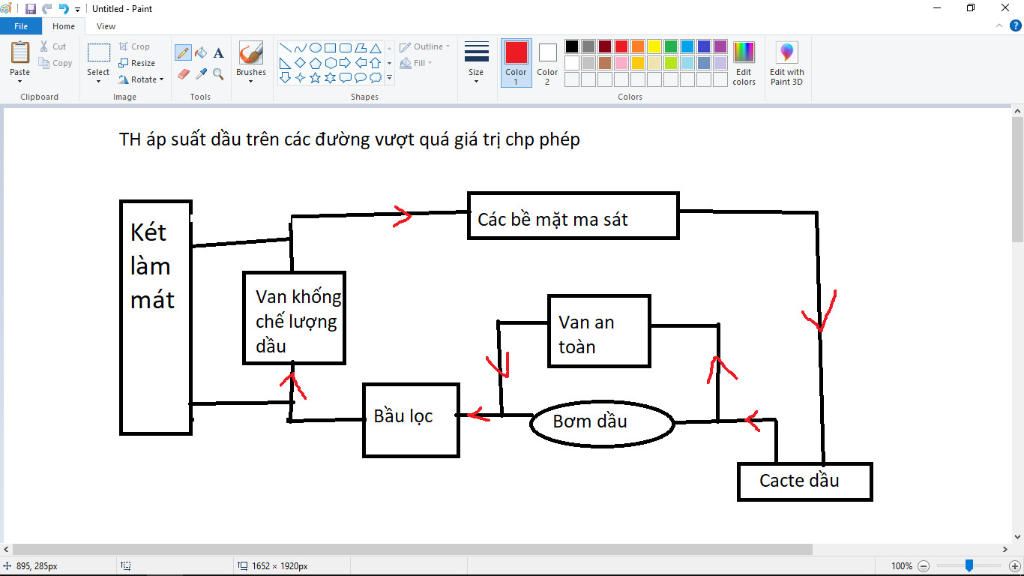

- TH áp suất dầu vượt quá giá trị cho phép: van an toàn mở để một phần dầu chảy ngược về trước bơm
