Một truyền chuyển động ăn khớp bánh răng đang làm việc . Bánh dân có tốc độ quay là n1=60 vòng/phút, có số răng là 48 răng tỉ số truyền là 3 lần
a) Viết công

Question

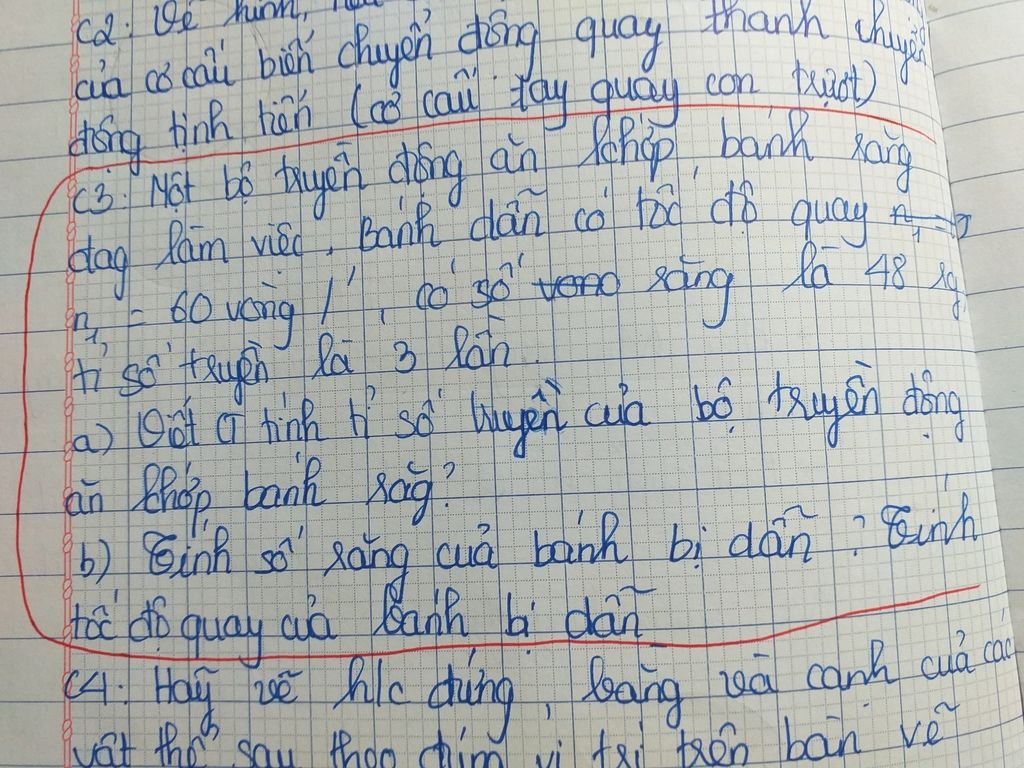

Một truyền chuyển động ăn khớp bánh răng đang làm việc . Bánh dân có tốc độ quay là n1=60 vòng/phút, có số răng là 48 răng tỉ số truyền là 3 lần
a) Viết công thức tính tỉ số truyền của bộ truyền động ăn khớp bánh răng
b) Tính số răng của bánh bị dẫn? Tính tốc độ quay của bánh bị dẫn

thanhthien · Answer

Tóm tắt:
$n_{1}$ = $60 (vòng/phút)_{}$
$Z_{1}$ = $48 (răng)_{}$
$i = 3 (lần)_{}$
a) Viết công thức
b) $Z_{2}$ = $? (răng)_{}$
$n_{2}$ = $? (vòng/phút)_{}$
  Giải:
a) Công thức tính tỉ số truyền của bộ truyền động ăn khớp bánh răng: $i_{}$ = $\dfrac{Z_1}{Z_2}$
Công thức chung của dạng bài này: $i{}$ = $\dfrac{n_2}{n_1}$ = $\dfrac{Z_1}{Z_2}$ = $\dfrac{D_1}{D_2}$
b) Số răng của bánh dẫn là:
      $i_{}$ = $\dfrac{Z_1}{Z_2}$  ⇒ $Z_{2}$ = $\dfrac{Z_1}{i}$ = $\dfrac{48}{3}$ = $16(răng)_{}$
 Tốc độ quay của bánh bị dẫn là:
    $i{}$ = $\dfrac{n_2}{n_1}$ ⇒ $n_{2}$ = $i * n_{1}$ = $3 * 60_{}$ = $180 (vòng/phút)_{}$

holliwood · Answer

Đáp án:
Công thức tính chung:
$\rm i=\dfrac{\rm n_2}{\rm n_1}=\dfrac{\rm D_1}{\rm D_2}=\dfrac{\rm Z_1}{\rm Z_2}$
Số răng của bánh bị dẫn là:
$\rm i=\dfrac{\rm Z_1}{\rm Z_2}$
$\leftrightarrow 3=\dfrac{48}{\rm Z_2}$
$\leftrightarrow \rm Z_2=16$(răng)
Tốc độ quay của bánh bị dẫn là:
$\rm i=\dfrac{\rm n_2}{\rm n_1}$
$\leftrightarrow 3=\dfrac{\rm n_2}{60}$
$\leftrightarrow \rm n_2=180$(vòng/phút)
